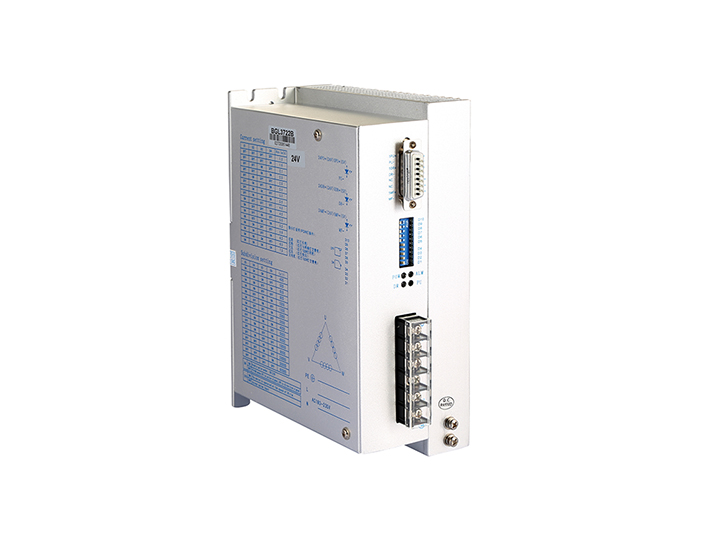

BGL3722三相步进电机驱动器
BGL-3722MA是基于DSP控制的三相步进电机驱动器。它是将DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字步进电机驱动器。驱动电压为AC170V-260V，适配电流在7A以下、外径85-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行非常平稳，几乎没有震动和噪音，在同等电压电流时，电机力矩高于二相和五相混合式步进电机。该产品广泛应用于木工雕刻机、数控机床、电脑绣花机、包装设备、陶瓷设备以及激光切割设备上。
产品特点
-
-
控制精度高
-
-
-
矩频特性好
-
-
-
具有过载能力强
-
-
-
防水等级高
-
产品详情
端口 定义 | 接头针脚号 | 标记符号 | 功能 | 注释 |
DB15 端子 | 1 | PU+ | 输入信号光电隔离正端 | 接+5V供电电源，+5V-+24V均可驱动，高于+5V需接限流电阻 |
2 | PU- | DP9= OFF, PU为步进脉冲信号 | 下降沿有效，每当脉冲由高变低时电机走一步，输入电阻220Ω，要求：低电平0-0.5V，高电平大于4V，脉冲宽度>2.5μS | |
DP9=ON, PU为正相步进脉冲信号 | ||||
3 | DR+ | 输入信号光电隔离正端 | 接+5V供电电源，+5V-+24V均可驱动，高于+5V需接限流电阻 | |
4 | DR- | DP9= OFF, DR为方向控制信号 | 用于改变电机转向。输入电阻220Ω，要求：低电平0-0.5V，高电平大于4V，脉冲宽度>2.5μS | |
DP9=ON, DR为反向步进脉冲信号 | ||||
7 | MF+ | 输入信号光电隔离正端 | 接+5V供电电源，+5V-+24V均可驱动，高于+5V需接限流电阻 | |
8 | MF- | 电机释放信号 | 有效（低电平）时关断电机接线电流，驱动器停止工作，电机处于自由状态 | |
9 | ALM+ | 驱动器故障输出信号光电隔离正端 | 驱动器出现过流、过热故障时，驱动器输出故障信号，该信号有效（低电平） | |
10 | ALM- | 驱动器故障好输出信号光电隔离负端 |
| |
11 | RDY+ | 驱动器准备好输出信号光电隔离正端 | 驱动器状态正常，准备就绪接受控制器信号时该信号有效（低电平） | |
12 | RDY- | 驱动器准备好输出信号光电隔离负端 |
| |
13 | 24PU+ | 输入信号光电隔离正端 | +24V可驱动 | |
14 | 24DR+ | 输入信号光电隔离正端 | +24V可驱动 | |
15 | 24MF+ | 输入信号光电隔离正端 | +24V可驱动 | |
KF48 端子 | 5,6 | L、N | 电源 | 电源：AC170-260V |
4 | NC | 悬空端子 |
| |
1 | U | 电机接线 |
|
